低温进口电磁阀又称为液氮电磁阀,深冷电磁阀,液氮电磁阀,可用在控制液氮、液氧(须做脱脂处理)、液态天然气LNG或其他深冷介质流通管道中。如需长期通电,可以加装节能降温模块来降低线圈温升,大大提高了阀门的使用寿命。
阀芯均为不锈钢活塞式,活塞环用特殊耐低温、耐磨材料制作;活塞与金属阀腔不产生直接摩擦,阀体安装方向无限制;特制线圈,不易烧毁;长时间停止动作重新启动,作同样灵敏。
电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体。当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到改变流体方向的目的。按功能分类:水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀 常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀。
螺纹低温进口电磁阀参数:
公称通径:DN3-DN50
适用温度:-196℃~60℃
工作原理:直动活塞式、先导活塞式
防爆等级:dⅡBT4
防护等级:IP64(铁壳型) IP64(防爆型)
阀体材质:不锈钢
密封材质:金属硬密封MET
连接方式:丝扣螺纹
适用介质:液氮、液氨、冷媒、制冷剂、二氧化碳等超低温液体体或气体
电源电压:AC:220V 110V;50/60HZ;DC:24V 12V
开关形式:常闭(通电阀开、断电阀关)、常开(通电阀关、断电阀开)
炸性环境必须选用相应的防爆电磁阀;
电磁阀一般不防水,在条件不允许时请请选用防水型;
动作时间很短频率较高时一般选取直动式,大口径选用快速系列;
有腐蚀性液体的应选用全不锈钢型,强腐蚀性流体宜选用塑料王(SLF)电磁阀;
电磁阀分为常闭和常开二种,一般选用常闭型,通电打开,断电关闭;但在开启时间很长关闭时间很短时要选用常开型;
工作压差,管路最高压差在小于0.04MPa时应选用如2W、ZQDF、DFA系列等直动式和分步直动式,最低工作压差大于0.04MPa时可选用先导式(压差式)电磁阀。
螺纹低温进口电磁阀特性:
超低温电磁阀广泛应用核工业、航天工业、军工、船舶、电力装备、食品机械、空分设备、石油化工、尾气分离设备、乙烯、液化天然气装置、天然气LPG LNG储罐、液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧装置、液氮储存装置、低温试验装置等自动化控制系统。
常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
常开:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
螺纹低温进口电磁阀尺寸:

操作方式 | 常开 | 通电关闭,断电打开 |
常闭 | 通电打开,断电关闭 |
使用电压 | AC220V;DC24V |
电压偏差 | 允许波动±10% |
介质温度 | -196℃~-29℃ |
电气连接 | 接线盒电缆插座,防护等级IP56 |
特殊选配 | 防爆电磁阀 |

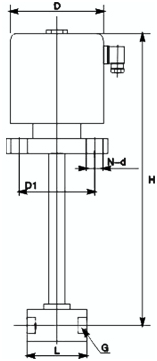

主要连接外形和尺寸
单位:mm
DN | 3 | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
L | 50 | 50 | 50 | 60 | 60 | 92 | 110 | 120 | 140 | 160 |
注:此外形尺寸为1.6Mpa压力电磁阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
