进口不锈钢旋启式止回阀安装位置不受限制,又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。旋启式止回阀的阀瓣绕转轴作旋转运动,其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合,大口径管路选用单瓣旋启式止回阀时。为减少水锤压力,最好采用能减小水锤压力的缓闭止回阀;双瓣旋启式止回阀适用于大中口径管路,对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。
不锈钢旋启式进口止回阀参数:
公称通径:DN15-DN600
公称压力:1.6Mpa-10Mpa
适用温度:-20℃~425℃
适用介质:水、油品、蒸汽
阀体材质:不锈钢
连接方式:法兰连接
设计制造:API594;API6D;JB/T8937;GB/T12236
结构长度:API594;API6D;DIN3202;JB/T89373
试验检验:API598;JB/T9092
不锈钢旋启式进口止回阀特性:
①阀瓣关闭快速,水锤压力小;
②水平或垂直管道均可使用,安装方便;
③流道通畅、流体阻力小;
④动作灵敏、密封性能好;
⑤阀瓣行程短、关阀冲击力小;
⑥整体结构、简单紧凑、造型美观;
⑦使用寿命长、可靠性高。

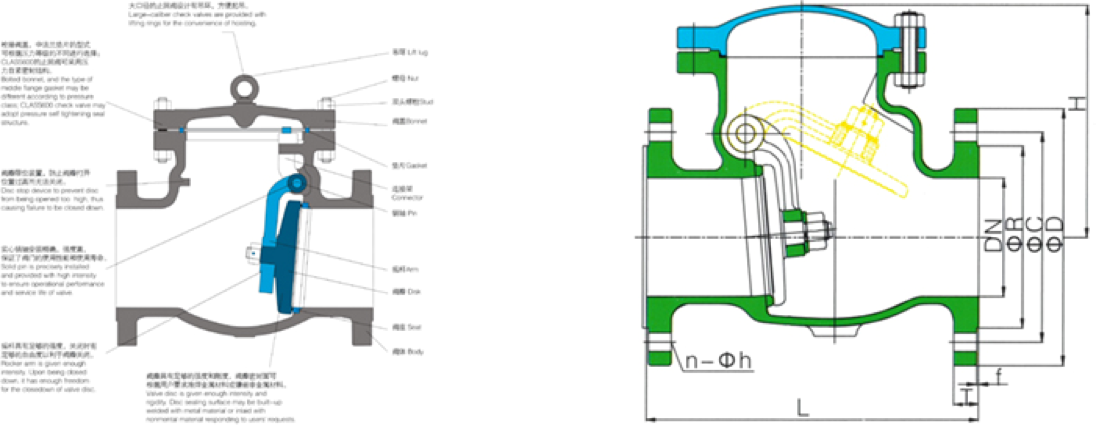

不锈钢旋启式进口止回阀尺寸:

主要连接外形和尺寸
单位:mm
通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 550 | 650 | 750 | 850 | 950 | 1025 |
注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
